그래서 이번엔 목공 작업 안전을 위해 필요한

우드 볼반바이스를 제작해보았습니다.

제가 작업하는 것 중에

작은 사이즈의 제품들도 만들다 보니

큰 기계에 손으로 잡고 하려면 위험한 부분들이

상당히 많이 있어요

손으로 잡고 하는 걸 직접 만든 볼반바이스에

넣어 고정을 하여 사용하면

제힘보다 더 단단하게 고정이 되어

위험하지도 않고 손 하나가 자유로워지니

엄청 편해지고 작업이 수월해져요~^^

지금은 없지만

예전에 만들었던 탁상 드릴 프레스 만들었던

자작 합판 18T 목재를 사용했고요

기본 디자인은 도면으로 그린 후, 정확도를 위해

CNC로 작업해 주었습니다

나무로 만든 탁상 드릴 프레스!!

(한 번 구경해 주시고요~^^)

▼ ▼ ▼ ▼ ▼

나무로 만들다… 탁상 드릴 프레스

“나무로 만들다…탁상 드릴 프레스”하다 하다 이번에는 미오가핸드 드릴을탁상 드릴 프레스로 개조했습…

blog.naver.com

다시 본론으로 들어갈게요~

볼반바이스 제일 밑 판 구조입니다

중간에 구멍 하나와 클램프를 고정할 수 있는 홀을

양쪽으로 두 개 만들어주었습니다

뭐든 하나만 물리면 쉽게 풀리니, 고정 홀은

양쪽으로 잡아주는 게 좋아요^^

그리고 중간에 들어가는 판도

피스 구멍까지 맞춰가며 CNC로

제작해 주었습니다.

바닥판과 중간판 올리고

맨 위에 양쪽으로 고정대 올려줍니다

맨 위판에 있는 양쪽 고정대는

안쪽으로 전산 볼트 외 부품들이 들어가서

자작나무 합판 18T를 2개를 붙여

사용해 줄 거예요~

Previous image Next image

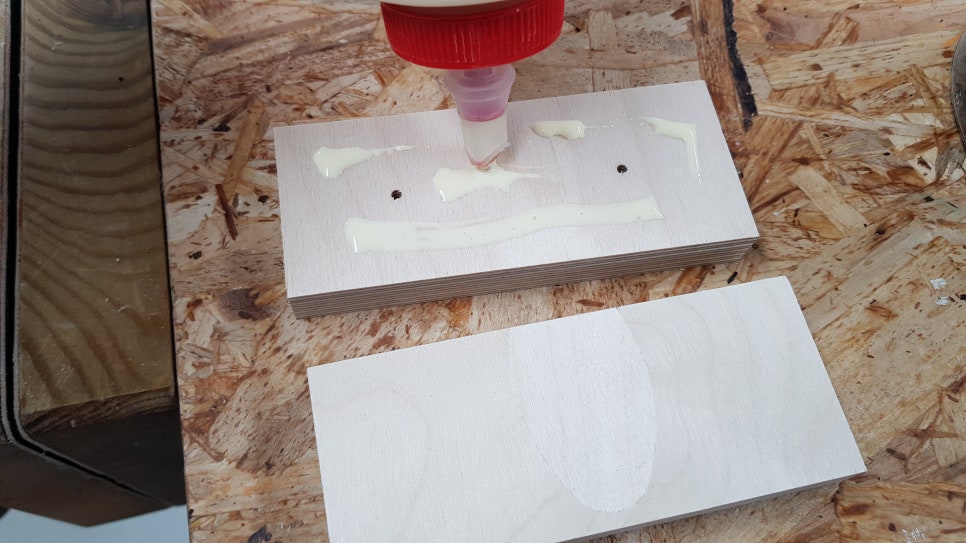

목공 본드를 사용해도

떨어짐 없이 잘 붙어있겠지만

기왕 하는 거 더 튼튼하게 피스 구멍 내고

피스까지 박아주었습니다.

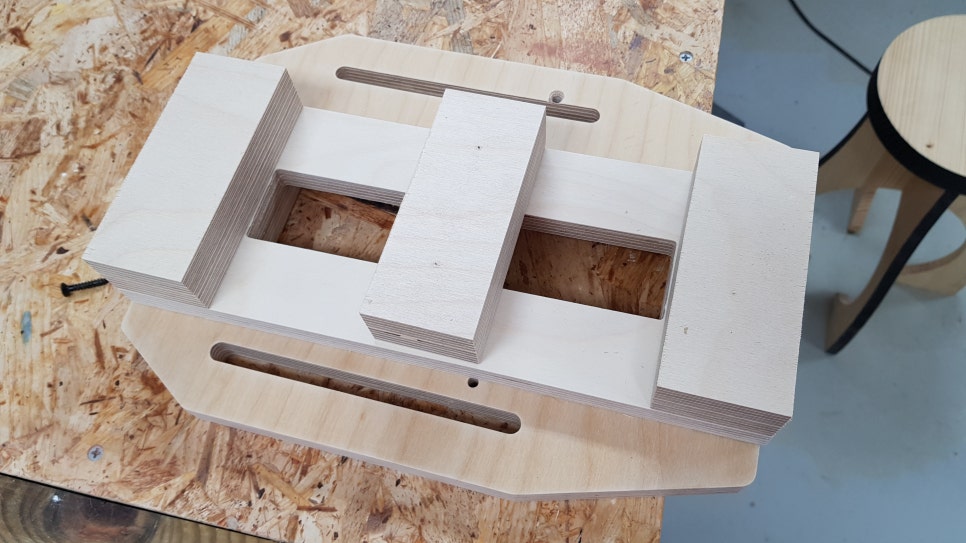

위 방식으로 총 3개 제작했어요

양옆 2개는 고정, 중간에 하나는 이동

이렇게 되는 겁니다.

아직 뭔지 잘 모르시겠지요~!?

계속 설명드릴게요~~^^

자작 합판 18T 2개를 붙여

36T가 된 목재 옆면으로 자리를 낸 다음,

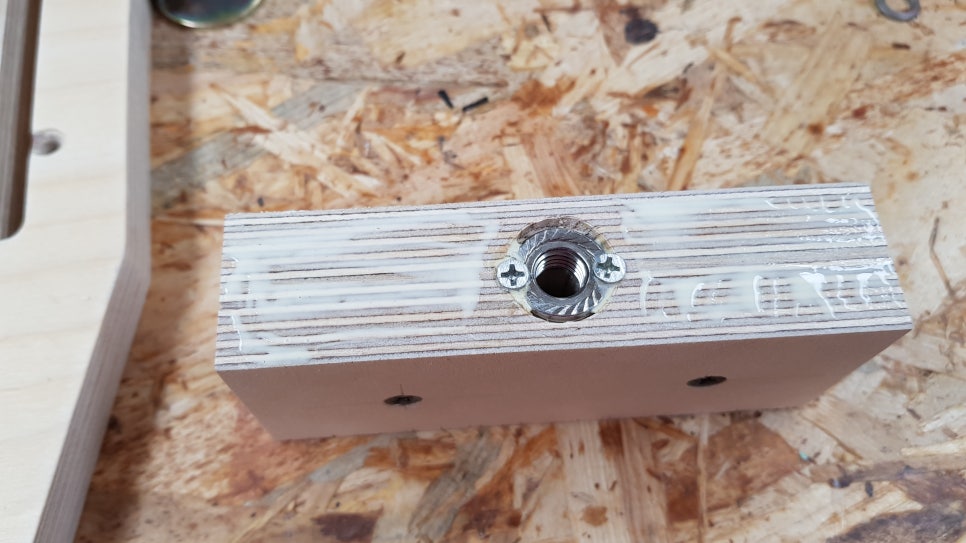

보링 비트로 플렌지 너트가 들어갈 자리를

만들어줍니다

제일 끝에 있는 건 전산 볼트를

목재안으로 통과해야 해서 플렌지 너트 중간 부분에

사진에는 없지만 드릴을 이용하여

길게 구멍을 내어주었습니다

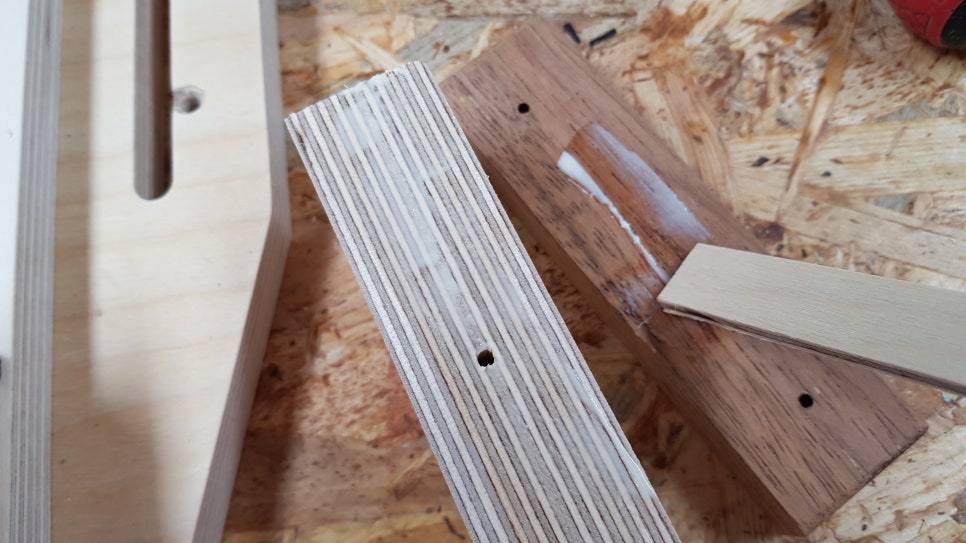

제품을 물릴 앞 부분은 멀바우로 했어요

자작 합판도 단단한 목재이기는 하나

세워 부착할 때 샌드위치면이 멋스럽지 않아

멀바우로 포인트 겸 단단한 하드우드로

제작해 주었습니다

앞 부분, 그러니깐 바이스가

고정될 목재를 넣었을 때

눌림 없이 단단하게 잡고 있어야 하기 때문에

소프트우드보다 하드우드로

작업해주시는 좋습니다

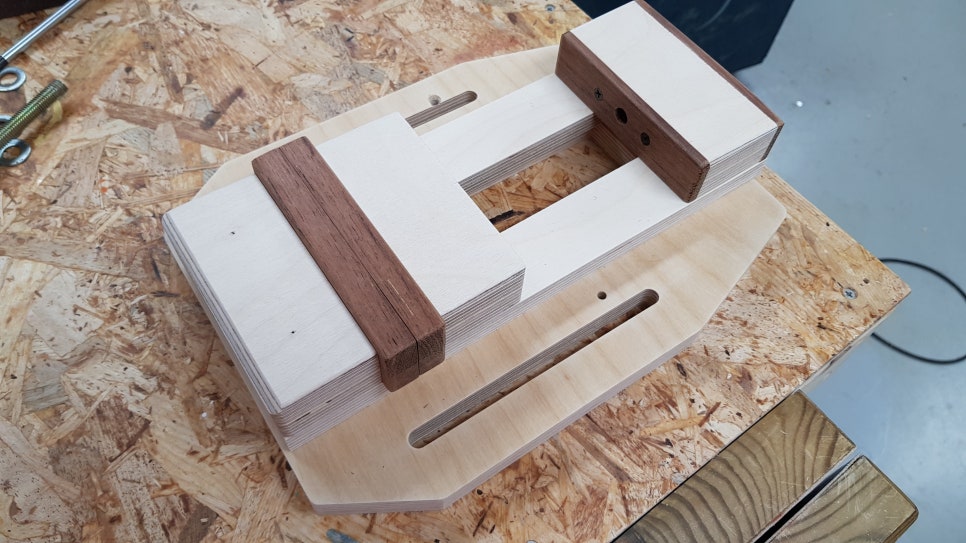

철물들을 연결하지는 않았지만

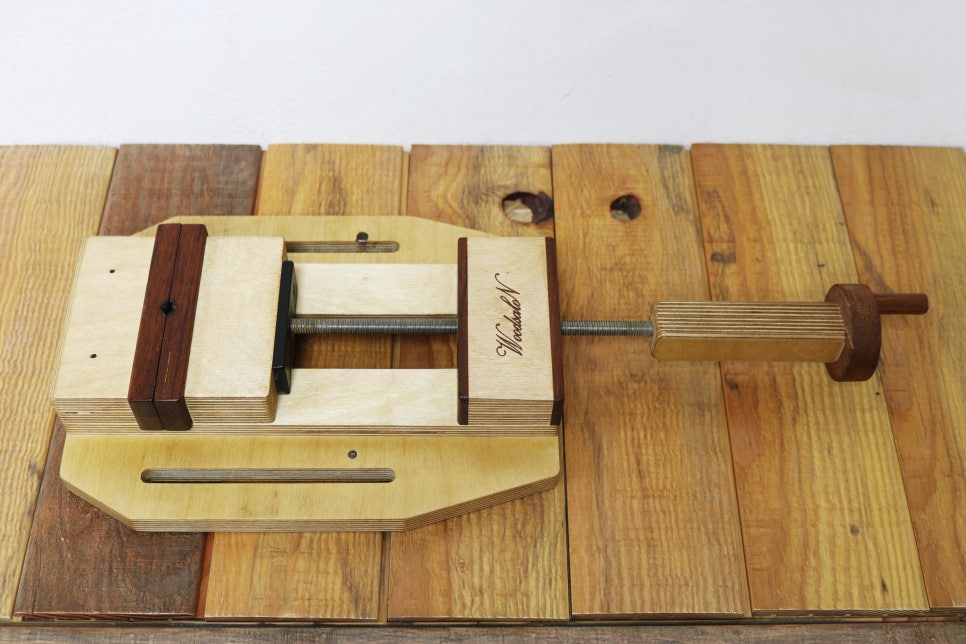

대략 이런 형태의 바이스가 제작됩니다

자작 합판의 뽀얀 결들에 멀바우가 있으니

제대로 포인트 되어 예쁘네요^^

이제 어느 정도 형태가 잡혔으니,

제대로 다듬어야겠죠~!!^^

손으로 자주 만지는 볼반바이스다보니

거칠음 안돼요!!

뾰족함 안돼요!!

원형 샌더기와 스핀들 샌더기로 부드럽게

그리고 각은 둥글둥글하게 만들었어요

다시 한번 동글동글하게 변신 샷!!

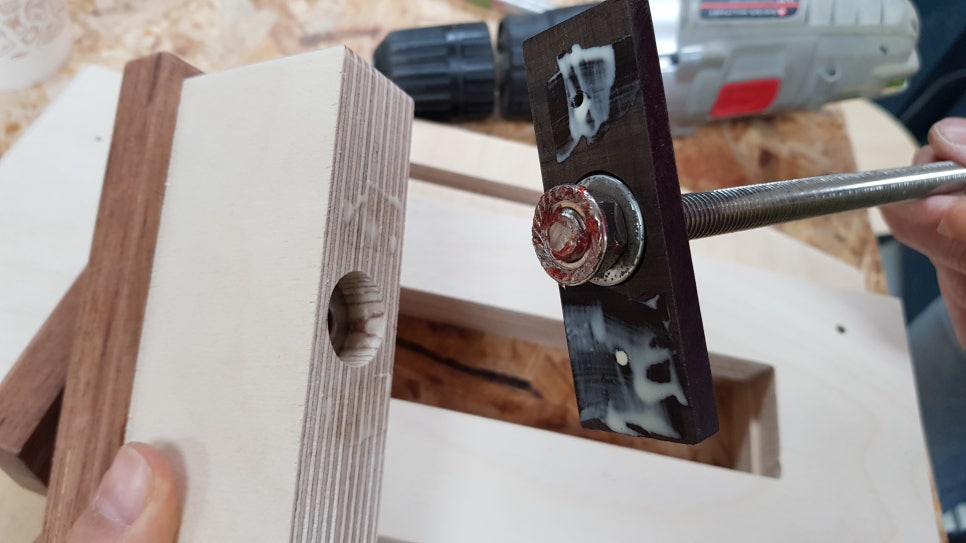

이제 중간 부분에 전산 볼트 부착하고

끝부분에는 전산 볼트를 통과시켜주는데요,

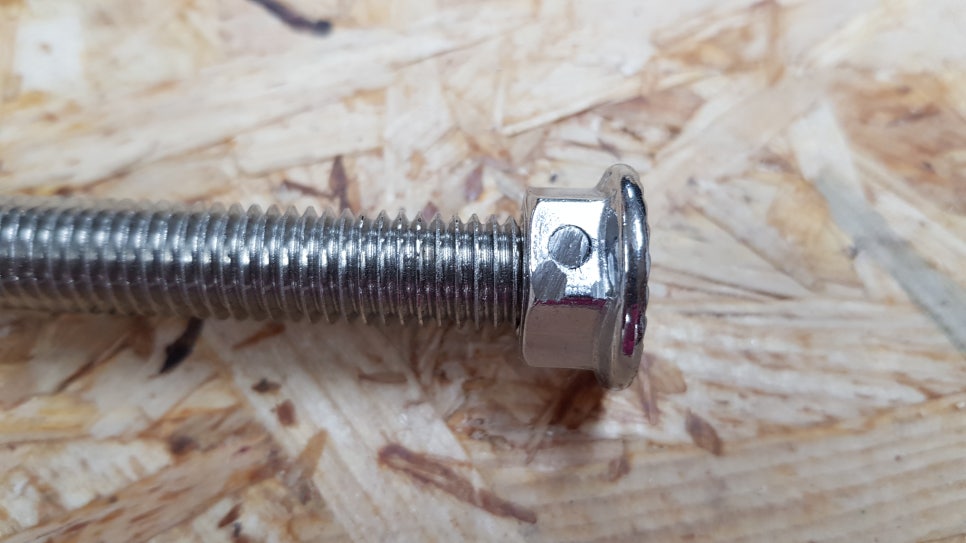

전산 볼트에 플렌지 너트를 끼워 키로 고정해 줍니다

그리고 흑단 끼워 중간판이랑 부착해 줍니다

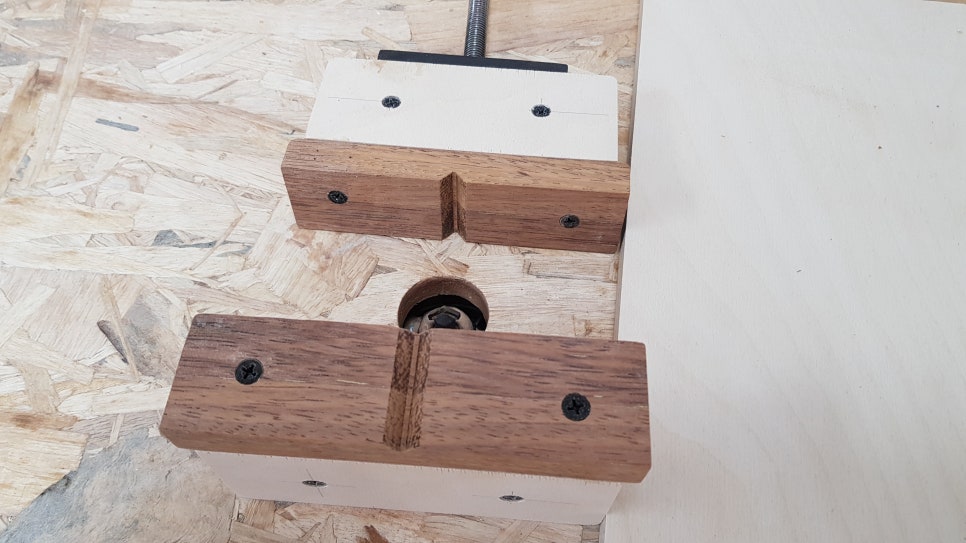

제품을 잡는 부분에는

직사각이 아닌 제품들도 있기에

각 홈을 주어 동그란 제품도

튼튼하게 잡고 있을 수 있도록 해주었어요

낱개로 하나씩 하나씩 완성된 다음,

전체를 다 합체해 주는데

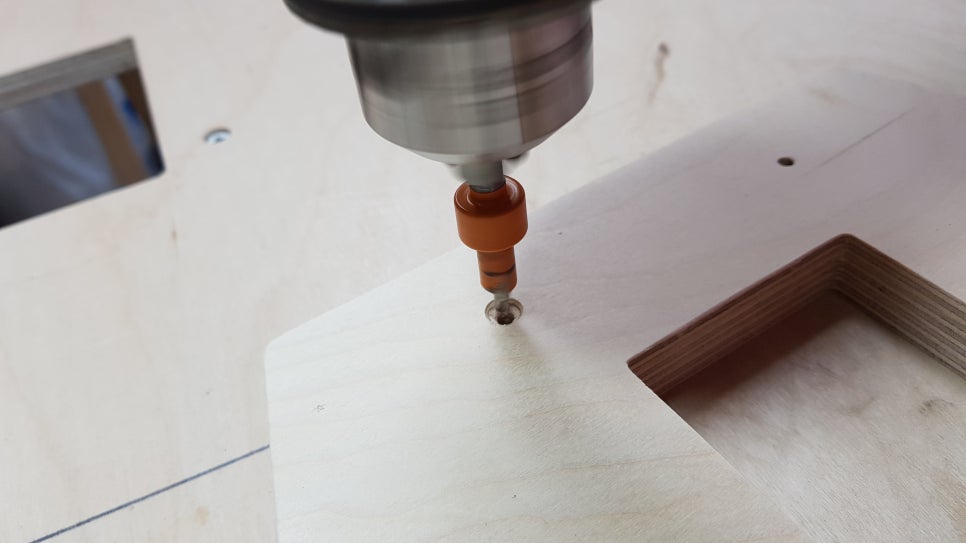

맨바닥에 카운터 씽크로 피스 머리 내고

피스로 고정하여 줍니다.

그리고 마지막 손잡이가 들어가는 뒤판까지

아래 바닥판과 중간판에 부착해 줍니다

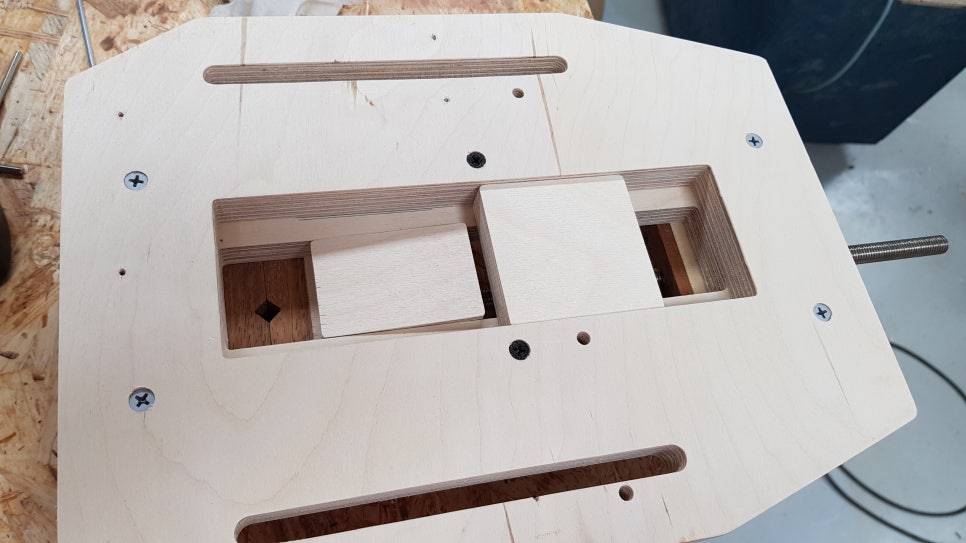

구멍이 있는 부분은 중간판이

목재를 물었을 때 누르는 힘에 의해

위, 아래로 움직이지 않도록

지지대를 넣어줍니다

그리고 손잡이까지 완성하여

전산 볼트에 넣어주었습니다

손잡이 부분을 잡고 돌려야 하니깐

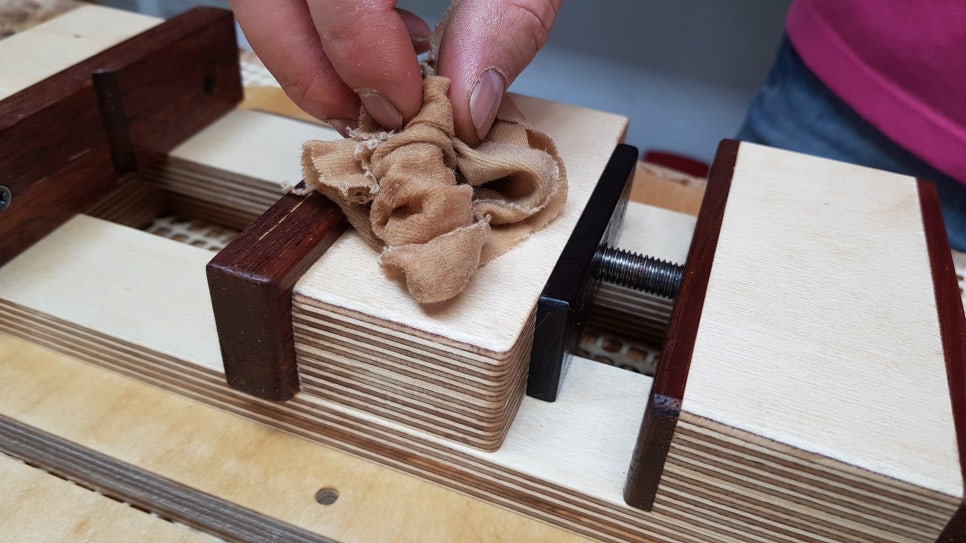

매끈하게 샌딩은 기본이죠^^

오래오래 사용해야 하니깐

목재 보호를 위해 오일칠까지

작업 완료!!

목공 작업 안전을 위해 필요한 우드 볼반바이스 제작

작업 완성~!!

이제 어떻게 쓰는 건지 동영상으로

확인할게요~^^

원형 작은 것도 잘 잡고 있고

혼자 조립하기 힘든 길이가 긴 판재도

잘 잡고 있습니다^^

맨바닥 면에 있는 클램프 홀을

책상과 연결을 해주던가

날개 부분에 클램프로 고정해 주면

우드 볼반바이스가 움직이지 않고

더욱더 잘 잡고 있겠죠!?^^

날개 부분에 CNC 클램프를 물려

작업하는 TEST 영상입니다

기계 힘이 세지만 잘 물려 있네요^^

손잡이 쪽 부분은 길게 뺏을 때

목재까지 고정하러 갈 때 회전으로 돌려야 하는데

그냥 만들었더니 돌리는 게 힘들어서

편하게 원으로 추가 제작하여 넣어주었습니다

CNC 작업대에 고정한 김에

WoodsaloN

로고 각인까지 넣었습니다

이건~ 딱 내 것~~♡

누가 뭐래도 우드쌀롱꺼입니다♥

목공 작업 안전을 위해 필요한 우드 볼반바이스 제작

지금까지도 너무 잘 사용하고 있고

너무 막 사용했나 싶을 정도로

손 때가 묻은 우드 볼반바이스입니다

마지막 사진은 사용 후 이번에 다시 찍었더니

조금 지저분해졌지만

그만큼 자주 사용한다는 거죠~^^

앞서, 우드 카빙 할 때도 작은 카빙 블랭크를

물려 사용해봤는데 너무 편하게 작업했어요

샀으면 후회할 뻔한 우드 볼반바이스!!

이번에도 저는 돈을 아꼈습니다~ㅎㅎ

다른 것도 제작해보고 싶은 게 많은데

치공구 구조들을 다 알지 못한 상태에서

많은 자료들만 보고 만들려고 하니

머리에서 쥐가 날 거 같아 다음에 또 필요한 것이

생기면 그때그때 만들어 쓰는 걸로~ㅎㅎㅎ

이번 목공 작업 안전을 위해 필요한 우드 볼반바이스

제작 한 것만으로도 저는 만족합니다^^

긴~글 읽어주셔서 감사합니다^^
